درس ترسیم فنی در آزمون 19 آذر 1400 شامل 20 سوال از مباحث زیر است:
هندسه چهارضلعی | 3 سوال |
هندسه چندضلعی | 2 سوال |
سه نما | 3 سوال |
مختصات نقطه | 1 سوال |
تصویرهای سه‌بعدی | 1 سوال |
مجهول‌یابی | 3 سوال |
برش | 2 سوال |
خط و صفحه | 5 سوال |
بررسی چند سوال با کم‌ترین درصد پاسخ‌گویی
طراح سوال: نرگس ستاری
پاسخ: گزینه 4

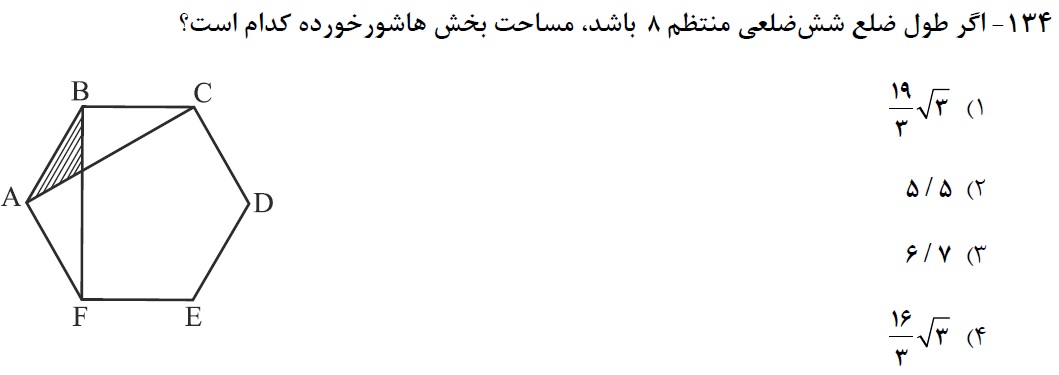

اگر راس‌های A و B را به مرکز شش‌ضلعی منتظم یعنی نقطه O وصل کنیم، مثلث AOB به وجود می‌آید که متساوی‌الاضلاع است. زیرا درشش‌ضلعی منتظم، طول اضلاع با شعاع دایره محیطی (یعنی پاره‌خطی که هر راس را به مرکز شش‌ضلعی وصل می‌کند)، برابر است.

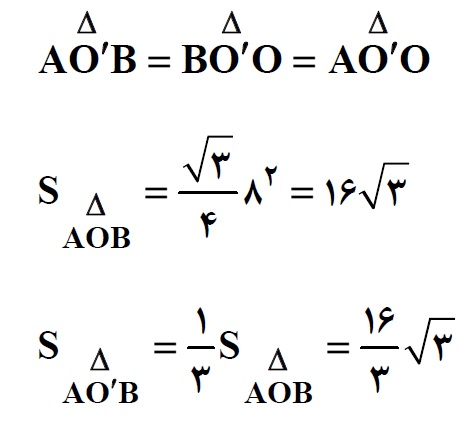

پس مساحت این مثلث برابر است با:
از طرفی هر یک از خط‌های AC و BF مثلث AOB را به دو قسمت برابر تقسیم می‌کنند. هر یک از این خط‌ها، عمودمنصف مثلث متساوی‌الاضلاع AOB هستند. به این ترتیب در مثلث AOB شش مثلث برابر تشکیل خواهد شد که یکی از آن‌ها همان قسمت هاشورخورده شکل سوال است.پس داریم:
--------------------------------------------------------------------------------------
سوال کنکور هنر 97
پاسخ: گزینه 4

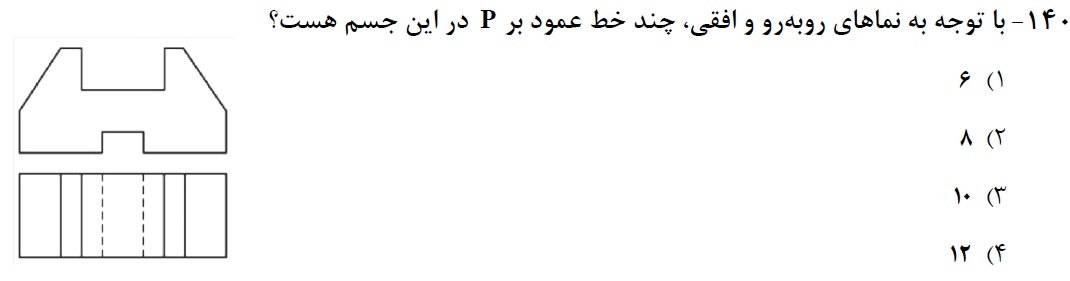

همان‌طور که می‌دانید، منظور از صفحه P، صفحه افقی تصویر است. خطی که عمود بر این صفحه باشد، خط قائم نامیده می‌شود. در دو نمای داده شده، مشخص است که این جسم دارای تقارن است و نمای روبه‌رو و پشت آن کاملا یکسان است و سطح روبه‌رو عمود بر صفحه P می‌باشد. در سطح روبه‌رو شش خط عمودی (خط قائم) مشاهده می‌شود. با توجه به مشابه بودن سطح روبه‌رو با پشت آن، در مجموع 12 خط قائم خواهیم داشت.
-------------------------------------------------------------------------------------------------
طراح سوال: فرهاد باقری
پاسخ: گزینه 3

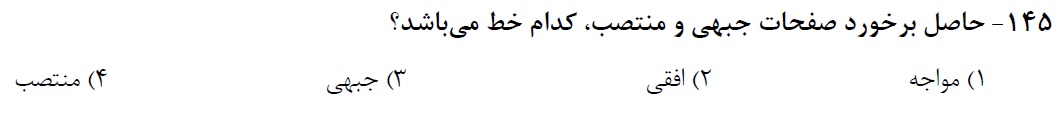

پیش از هر چیز باید با انواع صفحه‌ها از نظر وضعیت قرارگیری نسبت به صفحه‌های تصویر آشنا شویم.
صفحه جبهی، صفحه‌ای موازی با صفحه روبه‌روی تصویر است.
صفحه منتصب، صفحه‌ای شیب‌دار است که تنها عمود بر صفحه روبه‌روی تصویر است.

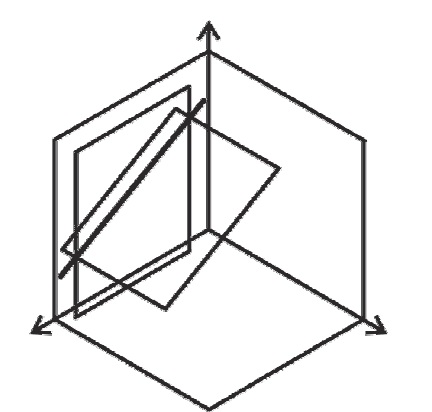

اگر به شکل زیر توجه کنید، می‌بینید که برخورد این دو صفحه، خطی شیب‌دار را ایجاد می‌کند که موازی با صفحه روبه‌روی تصویر است. این خط، همان خط جبهی است.
