سلام دوستان
نمودار های فصل حرکت شناسی خیلی مهم هستند و باید کاملا به آن ها مسلط باشید .
همونطور که میدونید در حرکت شناسی سه نوع نمودار مهم داریم :
1 ) نمودار مکان _ زمان
2) نمودار سرعت _ زمان
3) نمودار شتاب _ زمان
خب با نمودار مکان - زمان شروع می کنیم :
- معادله مکان متحرک :
- عرض از مبدأ نمودار : مکان اولیه جسم
- شیب نمودار در هر لحظه : سرعت متحرک در همان لحظه
- اگر شیب نمودار مثبت باشد، حرکت در جهت محور x است .
- اگر شیب نمودار منفی باشد، حرکت در خلاف جهت محور x است .
- سرعت حرکت در رأس سهمی صفر است.( چون شیب نمودار صفر است )
- متحرک در رأس سهمی تغییر جهت می دهد.
- جهت تعقر نمودار : علامت شتاب متحرک
- اگر جهت تعقر رو به بالا باشد ، شتاب متحرک مثبت است و اگر جهت تعقر رو به پایین باشد ، شتاب متحرک منفی است.
خب میریم سراغ نمودار سرعت - زمان :
- معادله سرعت متحرک :
عرض از مبدأ نمودار : سرعت اولیه متحرک
شیب نمودار : شتاب متحرک
مساحت سطح زیر نمودار : جابجایی متحرک
اگر نمودار محور t را در نقطه ای قطع کند ، متحرک در همان نقطه تغییر جهت داده است.
و در آخر به بررسی نمودار شتاب - زمان می پردازیم :
معادله شتاب متحرک : ( c = عدد ثابت )
عرض از مبدأ نمودار : شتاب متحرک
مساحت سطح زیر نمودار : تغییرات سرعت

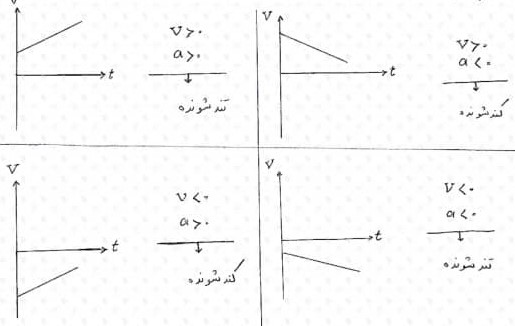

تعیین کندشوندگی و تند شوندگی حرکت از روی نمودار :
به طور کلی :
اگر سرعت (V) و شتاب (a) هم علامت باشند ، حرکت تند شونده است.
اگر سرعت (V) و شتاب (a) غیر هم علامت باشند ، حرکت کند شونده است.
برای ارتباط با رتبه برتر ها به پیج رتبه برتر ها وارد شوید.
با آرزوی موفقیت شما
نویسنده : حسین نودهانی
