در آزمون 5 دی سال سوم رشته‌ی صنایع فلزی 10 سوال از شماره‌‌های 151 تا 160 به درس رسم‌فنی اختصاص یافته است كه پنج سوال از رسم‌فنی عمومی و پنج سوال از رسم‌فنی تخصصی می‌باشد.
|
| رسم‌فنی | |
| رسم‌فنی عمومی 151 تا 155 | رسم‌فنی تخصصی 156 تا 160 | |
| دشوارترین سوال | 152 | 159 |
| آسان‌ترین سوال | 151 | 156 – 157 - 160 |
| سوال‌های دام‌دار | 152- 154 | 158 - 159 |

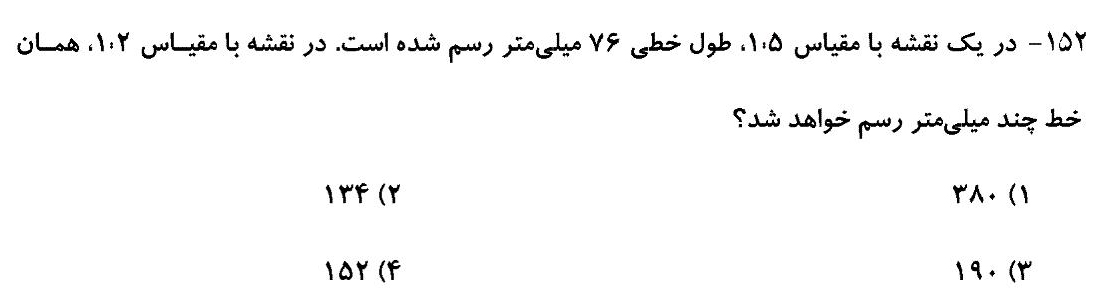

دشوارترین سوال رسم‌فنی عمومی چه بود؟
به این سوال، تنها 8 درصد دانش‌آموزان پاسخ درست دادند.
مقیاس 1:5 یعنی نقشه 5 برابر كوچك شده است. پس طول حقیقی این خط، پنج برابر 76 یعنی 380 میلی‌متر است. حالا اگر نقشه را با مقیاس 1:2 رسم كنیم یعنی 380 میلی‌متر را دو برابر كوچك كرده‌ایم. پس اندازه‌ی ترسیمی آن 190 میلی‌متر خواهد شد.

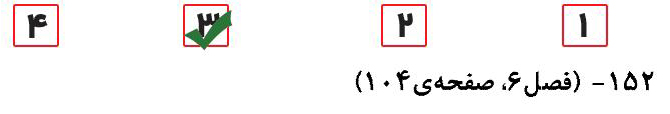

پاسخ :
--------------------------------------

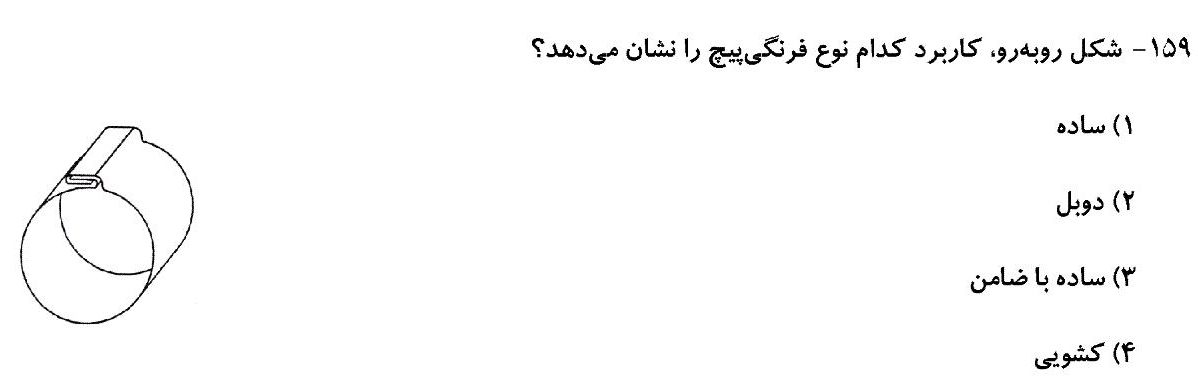

دشوارترین سوال رسم‌فنی تخصصی چه بود؟
به این سوال، تنها 8 درصد دانش‌آموزان پاسخ درست دادند.

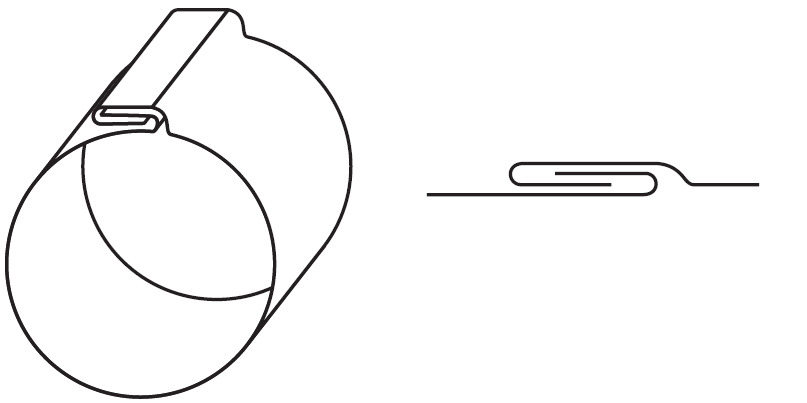

این شكل، نمونه‌ای از كاربرد فرنگی‌پیچ ساده با ضامن را نشان می‌دهد. كاربرد این نوع فرنگی‌پیچ، در اتصالات طولی استوانه، مخزن و كانال است.

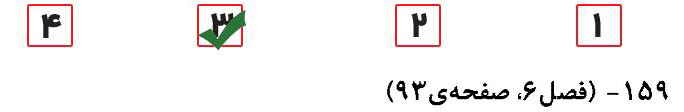

پاسخ:
