چهل پله تا آزمون عملی هنر – پله چهاردهم
طراحی دستی- احجام ارگانیک بر اساس دو نما
در شماره قبل(دوازدهم) اشاره‌ای به طراحی احجام ارگانیک بر اساس دو نما توضیحاتی دادم و حالا میخواهم به طور مفصل آن را بررسی کنم براتون.

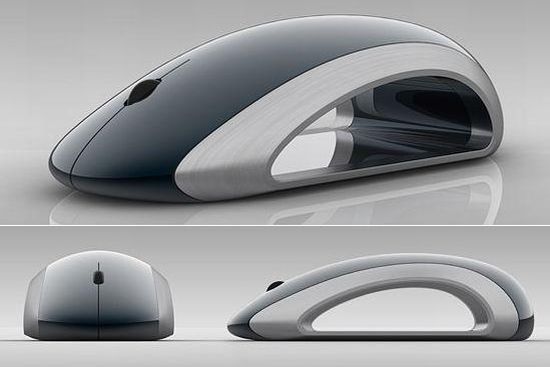

فرض کنید حجم مورد نظر یک موس باشد.

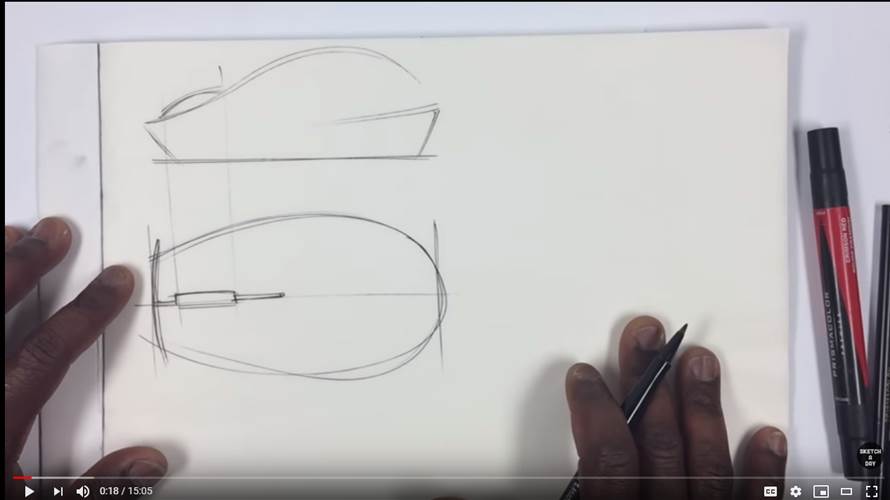

مرحله اول دو پلان اصلی آن را ترسیم می‌کنیم.

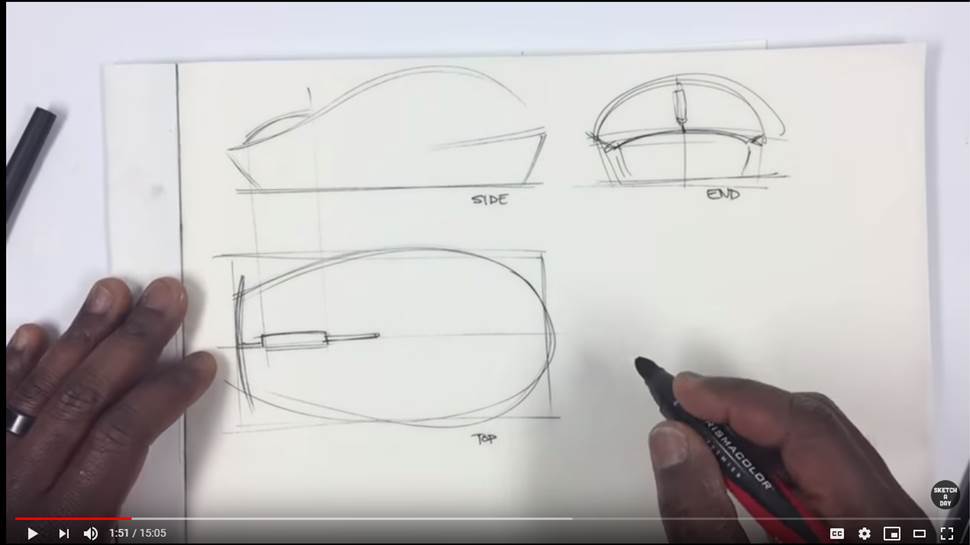

مرحله دوم : نمای سوم را هم ترسیم می‌کنیم .

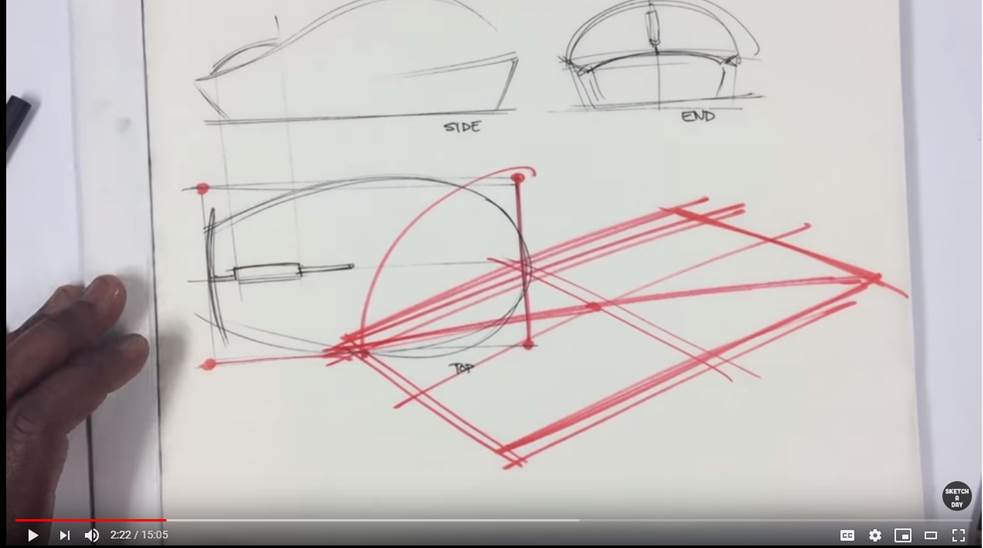

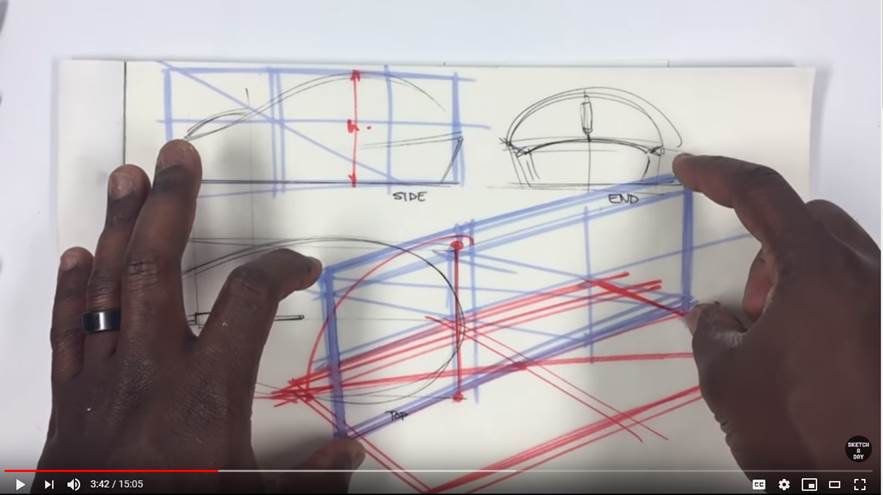

مرحله سوم: پلان پرسپکتیوی نمای بالا را رسم می‌کنیم.

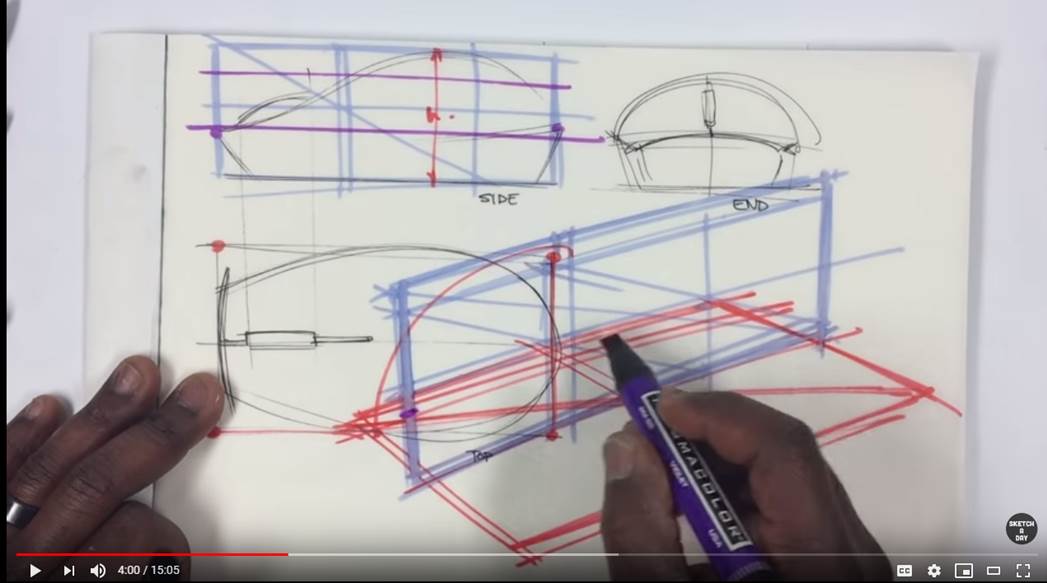

مرحله چهارم: پرسپکتیوی مقطع را هم متناسب با نمای دو بعدی ترسیم می‌کنیم .(به دستان طراح دقت کنید)

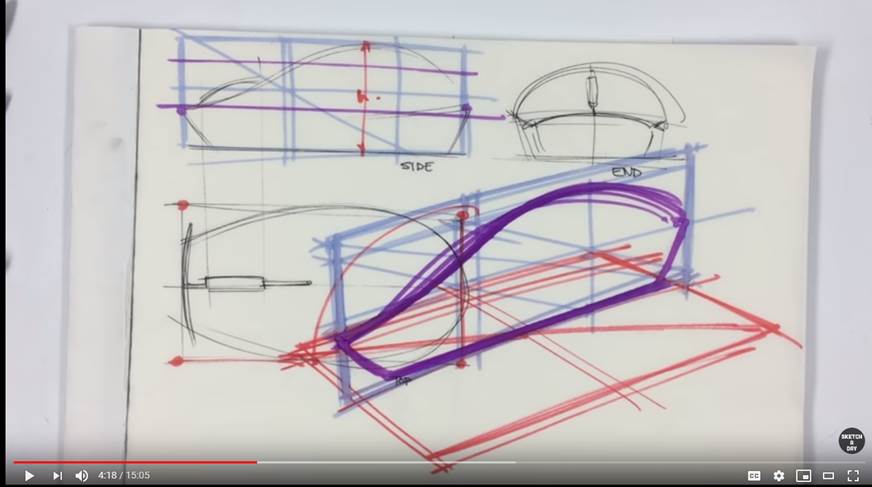

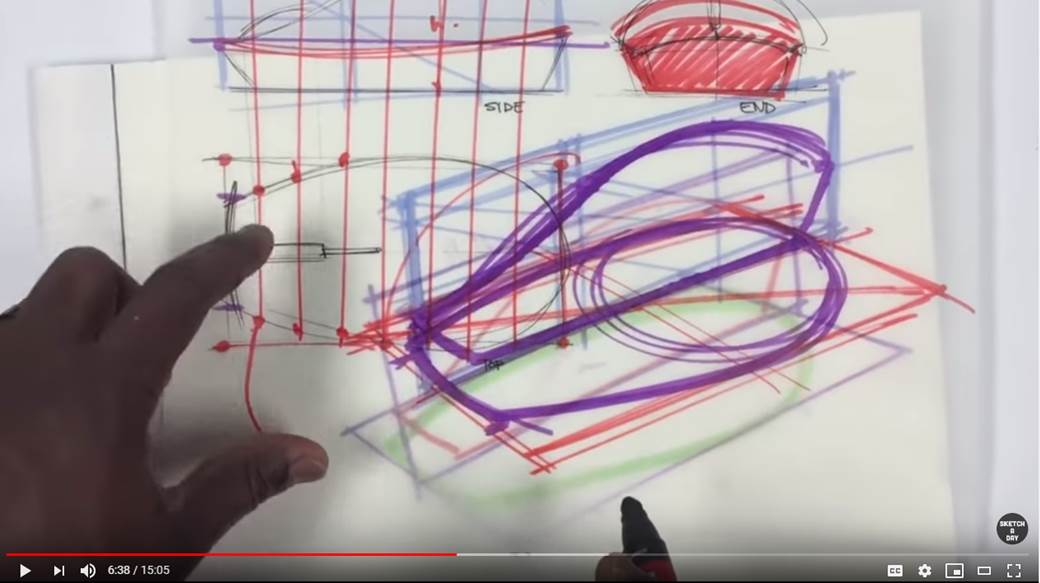

مرحله پنجم: نقاط اصلی و مهم را روی مقطع مشخص می‌کنیم و روی مقطع پرسپکتیوی آن را مشخص می‌کنیم.
مرحله ششم: مقطع را با توجه به نقاط مهم و انحنا‌های پرسپکتیوی منتقل می‌کنیم.

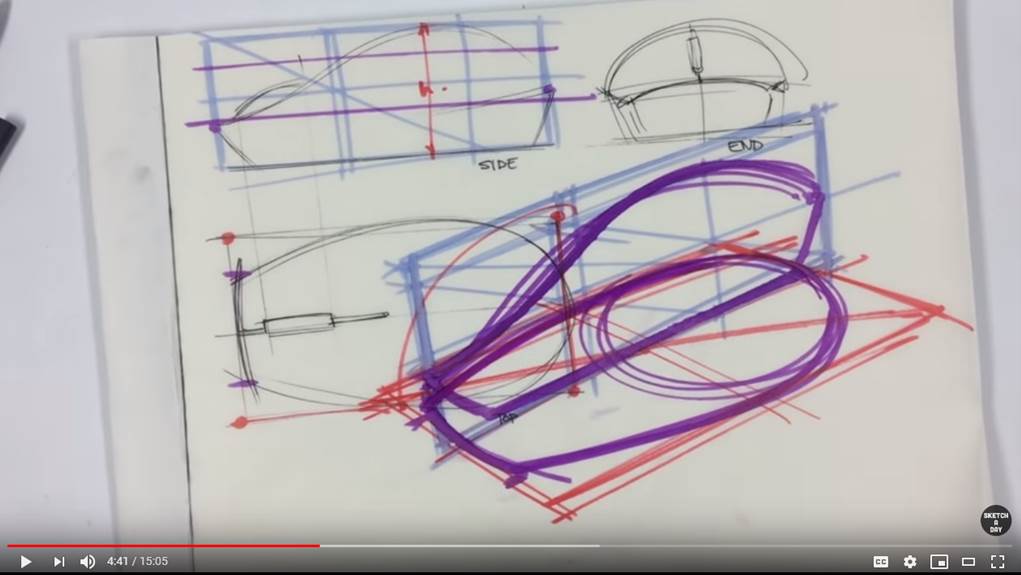

مرحله هفتم : پلان را با توجه به نقاط مهم و انحنا‌های پرسپکتیوی منتقل می‌کنیم.

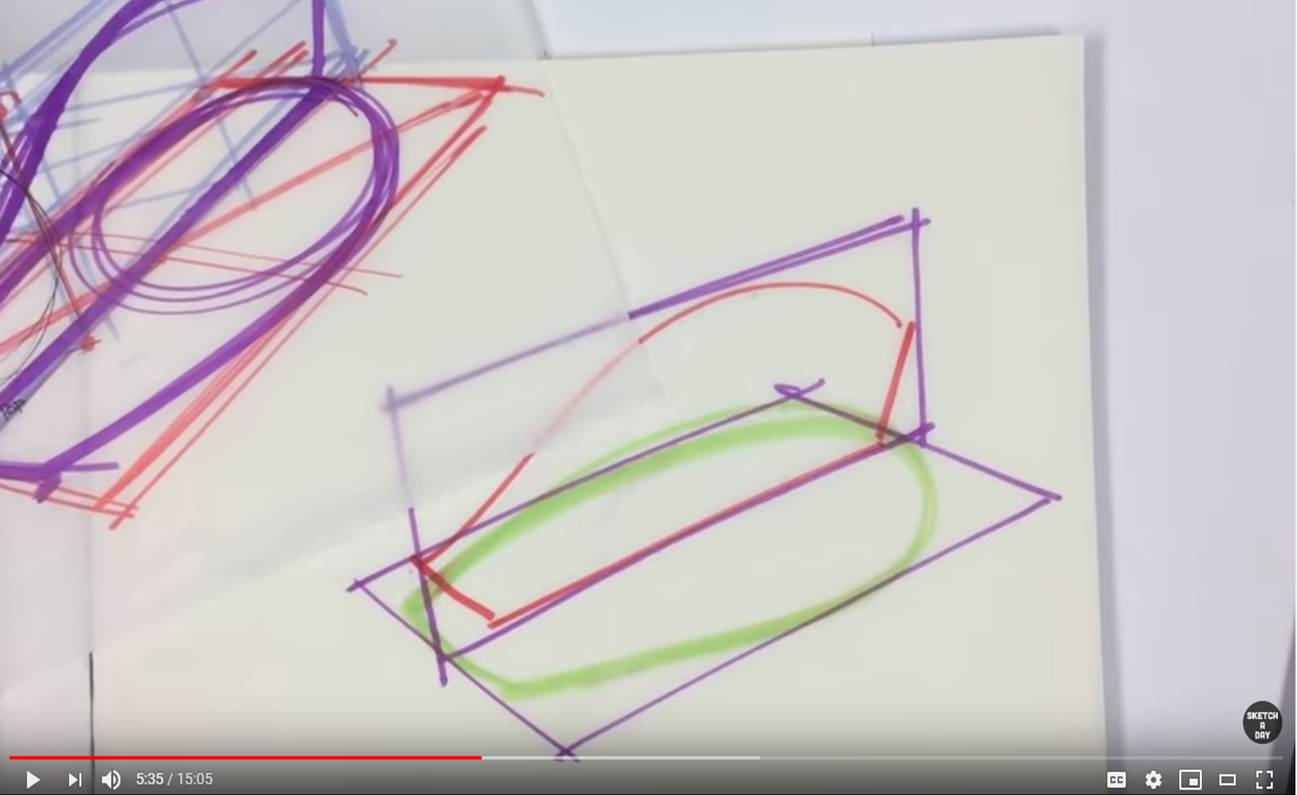

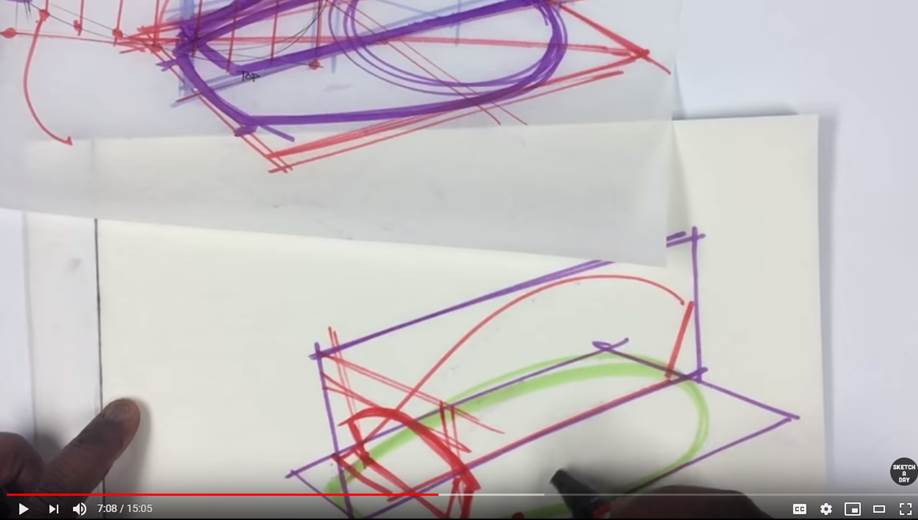

مرحله هشتم : طرح های اصلی را به صفحه دیگری منتقل می‌کنیم .(می‌توانیم این کار را انجام ندهیم ولی منتقل کردن تصویر باعث تمیز بودن و قاطی نشدن خطوط با همدیگر می‌شود)

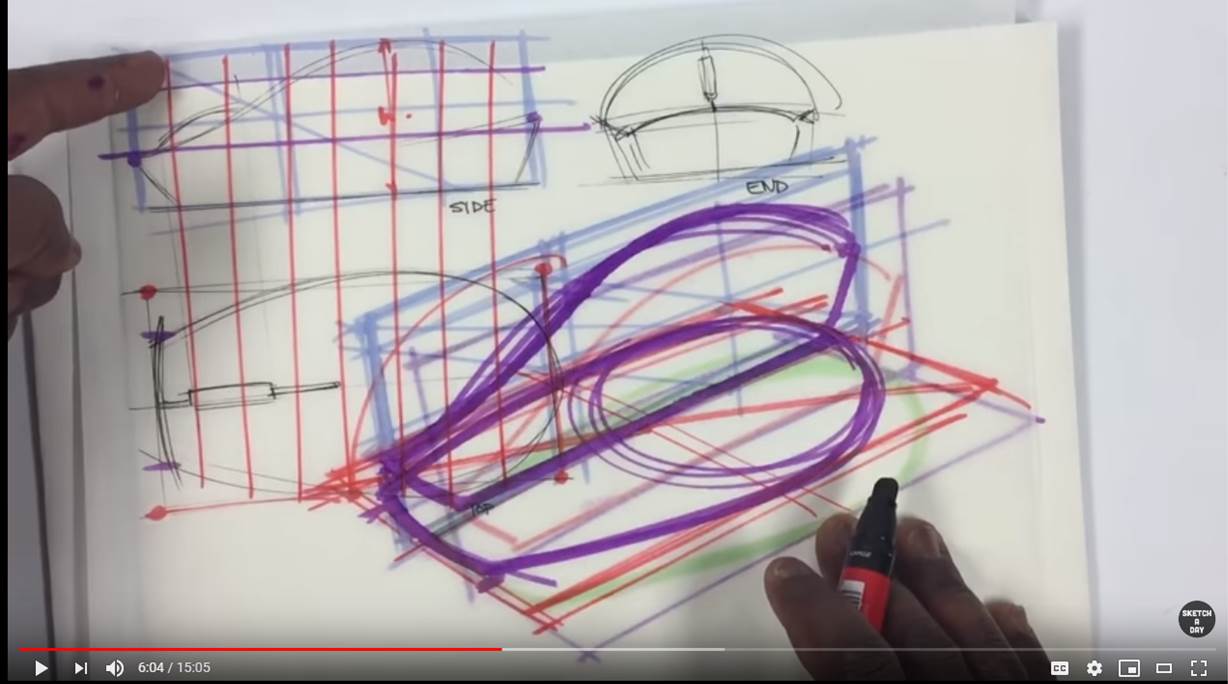

مرحله نهم : تصاوی دو بعدی را به قسمت هایی با فواصل مشخص تقسیم می‌کنیم .
مرحله دهم : ویژگی های دیگ این مقاطع را روی نمای جلوی با جزییات مشخص می‌کنیم.
مرحله یازدهم: مقاطع بدست آمده را با توجه به شیب کنار موس رسم می‌کنیم.

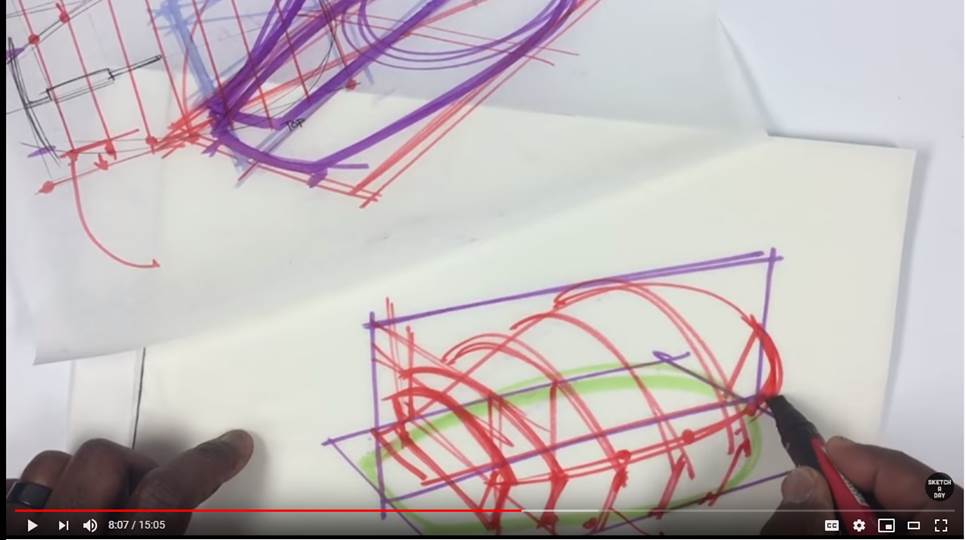

مرحله دوازدهم : تمامی مقاطع را مرحله به مرحله با توجه به ارتفاع و انحنای هر کدام از کِرو ها رسم می‌کنیم.

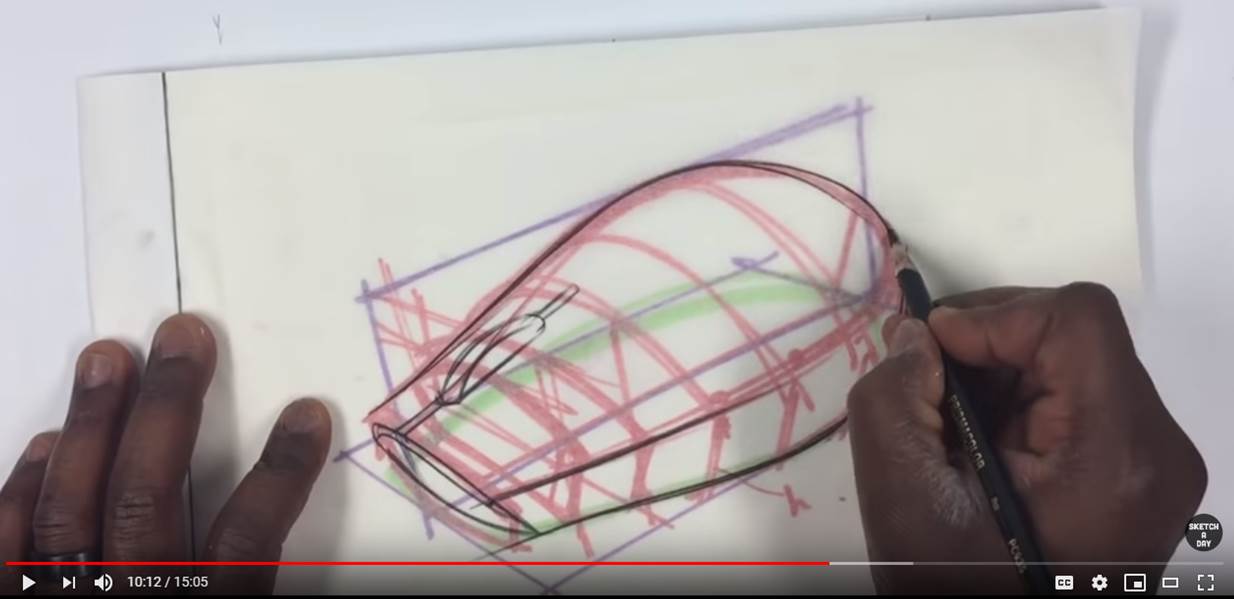

مرحله سیزدهم : طرح را با مداد به صفحه دیگر منتقل می‌کنیم.

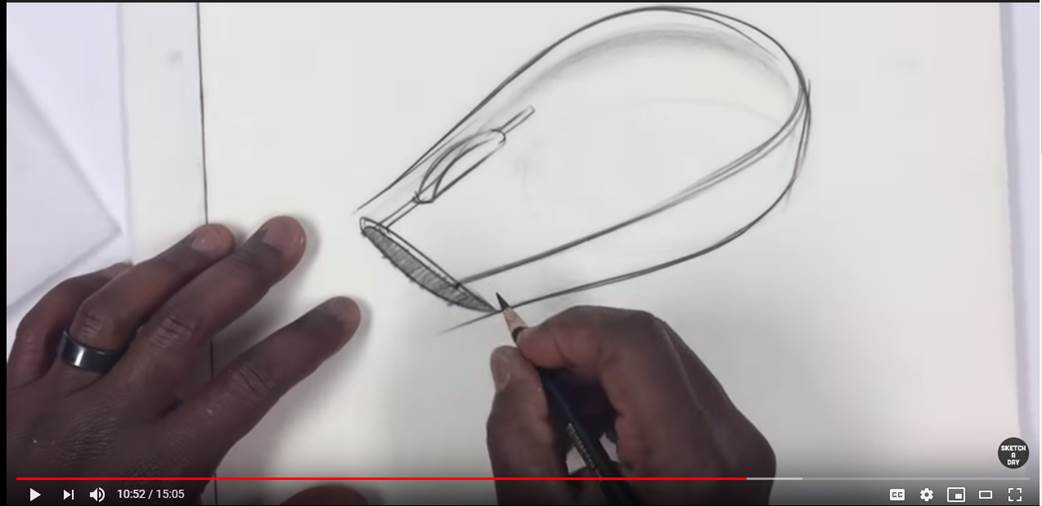

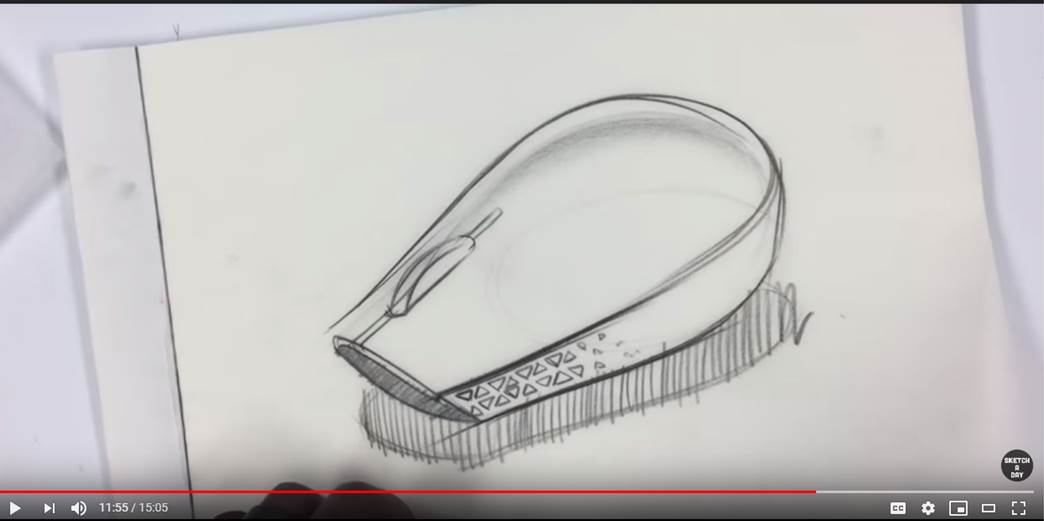

مرحله چهاردهم: سایه ها و هاشور ها را منتقل می‌کنیم.
مرحله پانزدهم : دیتیل ها را اضافه می‌کنیم .

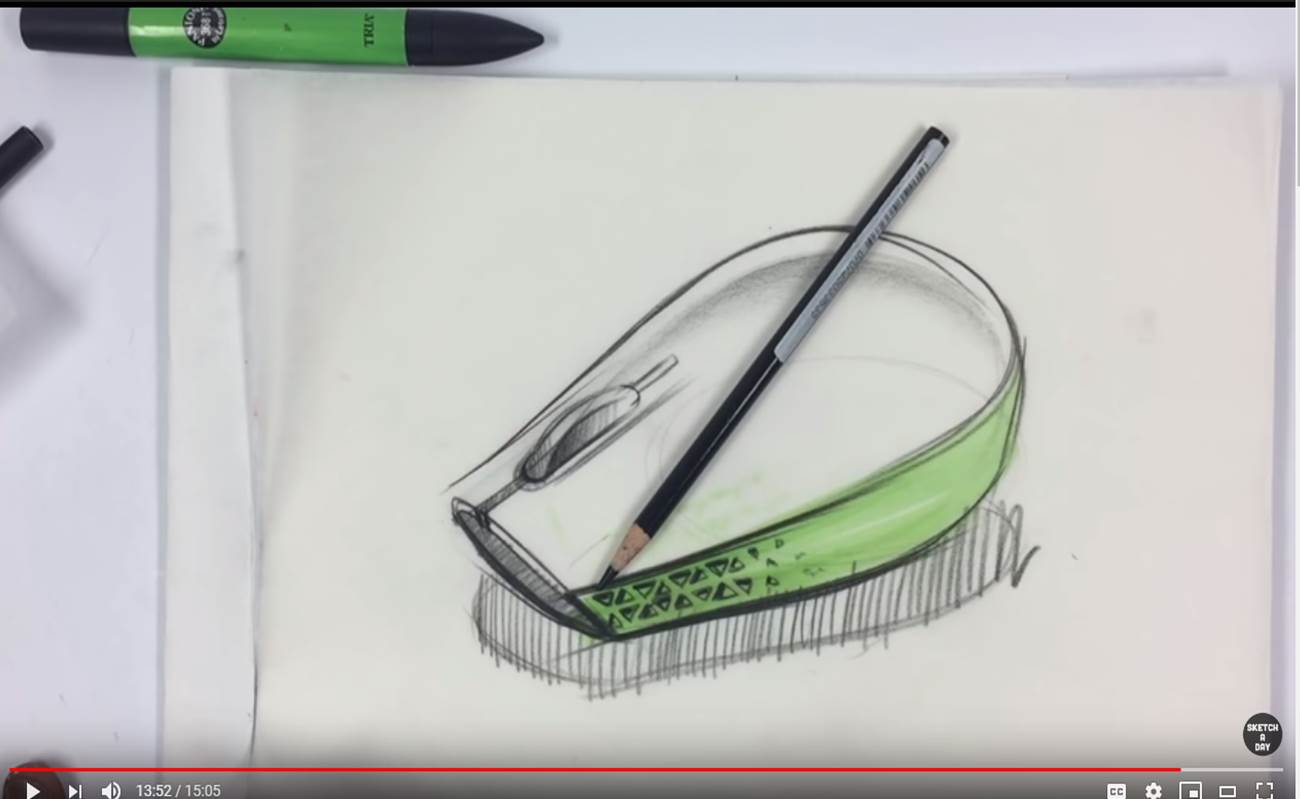

مرحله شانزدهم : راندو نهایی را خواهیم داشت.
گردآورنده: نسیم پوراحمد
