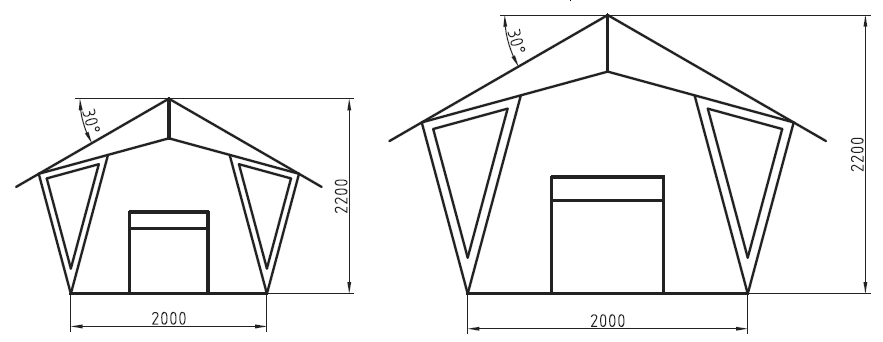

تشابه
هرگاه در دو شکل، زاويهها برابر و ضلعها به يك نسبت، کوچک يا بزرگ شده باشند، میگوييم آنها، متشابه هستند.
مقیاس
نسبت اندازهی ترسیمی يك شكل به اندازهی حقیقی آن را مقیاس میگویند.
میتوان مقیاس را در نقشه، با علامت اختصاری Sc معرفی كرد.

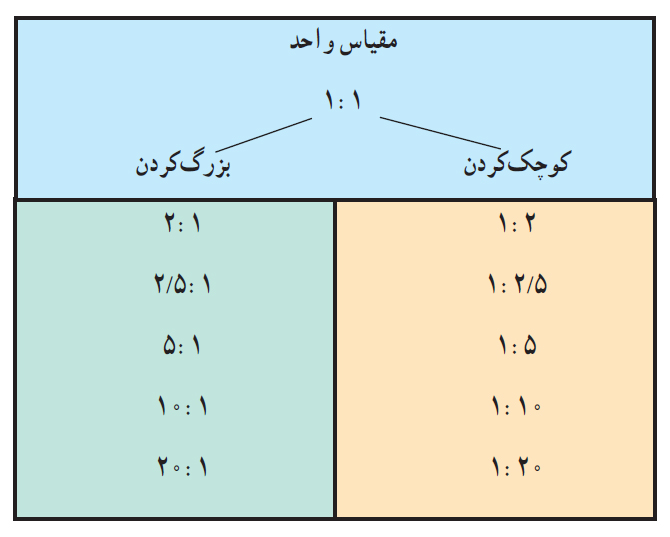

مقیاسهای افزایشی و کاهشی استاندارد در صنعت مکانیک، در نمودار زیر، نشانداده شدهاند.

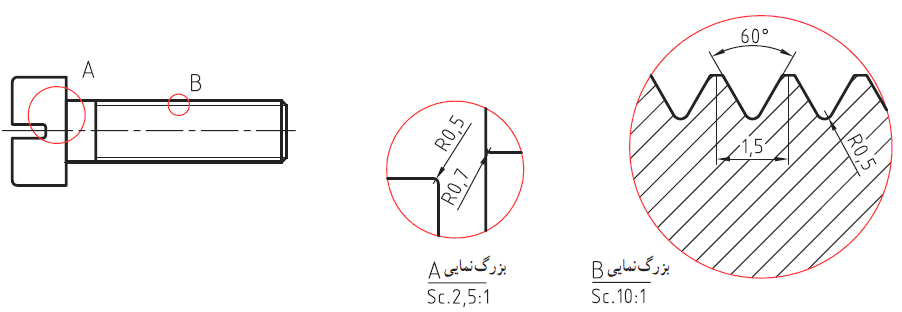

بزرگنمایی (دیتایل)
بخش کوچکی از نقشه است که با یک دایرهی نازک، مشخص و نامگذاری شده و در جای دیگری از سطح کاغذ، با مقیاسی بزرگتر و مناسب ترسیم میشود. نام و مقیاس دیتایل، در کنار آن نوشته میشود.

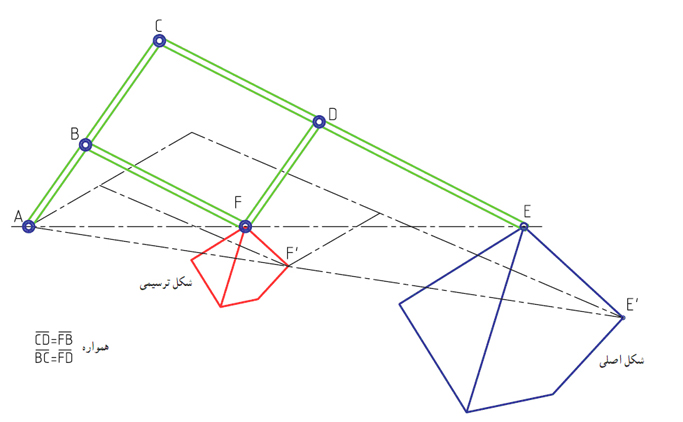

مشابهنگار (پانتوگراف)
ابزاری است برای رسم شکلی، مشابه با شکل دیگر. این وسیله براساس خاصیت متوازیالاضلاع کار میکند و بیشتر برای شکلهای هنری، مناسب است.
